Diseño de Subestaciones transformadoras MT y BT



Una subestación transformadora eléctrica consta de una serie completa de dispositivos (conductores, aparatos de medición y control y maquinaria eléctrica), que transforman la tensión suministrada por la red de distribución de media tensión (p. Ej. 33 kV o 13.2 kV) a valores de tensión adecuada para alimentar líneas de baja tensión (400 V).



CDS INGENIERIA SRL diseña Subestaciones para su utilización en redes de distribución de energía en media y baja tensión.

El alcance del servicio se compone de tareas de ingeniería para la construcción de nuevas subestaciones transformadoras, ampliaciones y / o modificaciones de subestaciones existentes.



Se incluye ingeniería para:

• Obra civil asociada al edificio

• Diagrama unifilar de la instalación

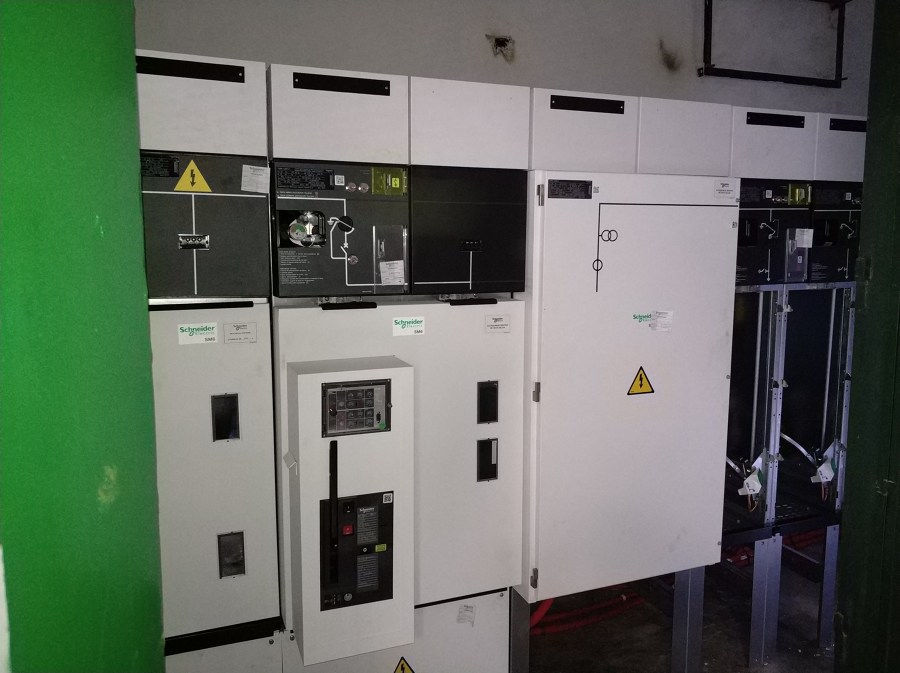

• Sistema de celdas de MT con interruptores de maniobra y protección

• Celdas de medición de MT con transformadores de tensión y corriente (SMEC)

• Sistema de protección y control local / remoto de la subestación

• Transformadores de potencia con sus correspondientes cables de conexión en MT y en BT

• Sistema de conductores de MT y BT de conexionado de celdas y tablero de BT a transformadores

• Sistema de servicios auxiliares

• Sistema de puesta a tierra de servicio y de seguridad (celdas, tablero BT, perimetral)

• Sistema de ventilación

• Sistema de iluminación y tomacorrientes

• Protección contra incendios

• Documentación para ser presentada al ente Estatal (Municipal, Provincial, etc.), incluida la firma de un Ingeniero profesional matriculado por el Colegio de Ingenieros CIE.

Celdas y Transformadores de MT/BT



Estudios de selectividad en las instalaciones de Distribución Eléctrica de Media Tensión y de Baja Tensión en plantas industriales.



Se ofrece realizar:

1- Relevamiento de la situación actual de los sistemas de protección.

2- Informe técnico con análisis y las curvas de disparo.

3- Actualizaciones de los planos unifilares.

4- Parametrizaciones de las protecciones en planta.
